TSA202: un módulo de entrada analógica de doble canal de alta precisión con interfaz 1-cable

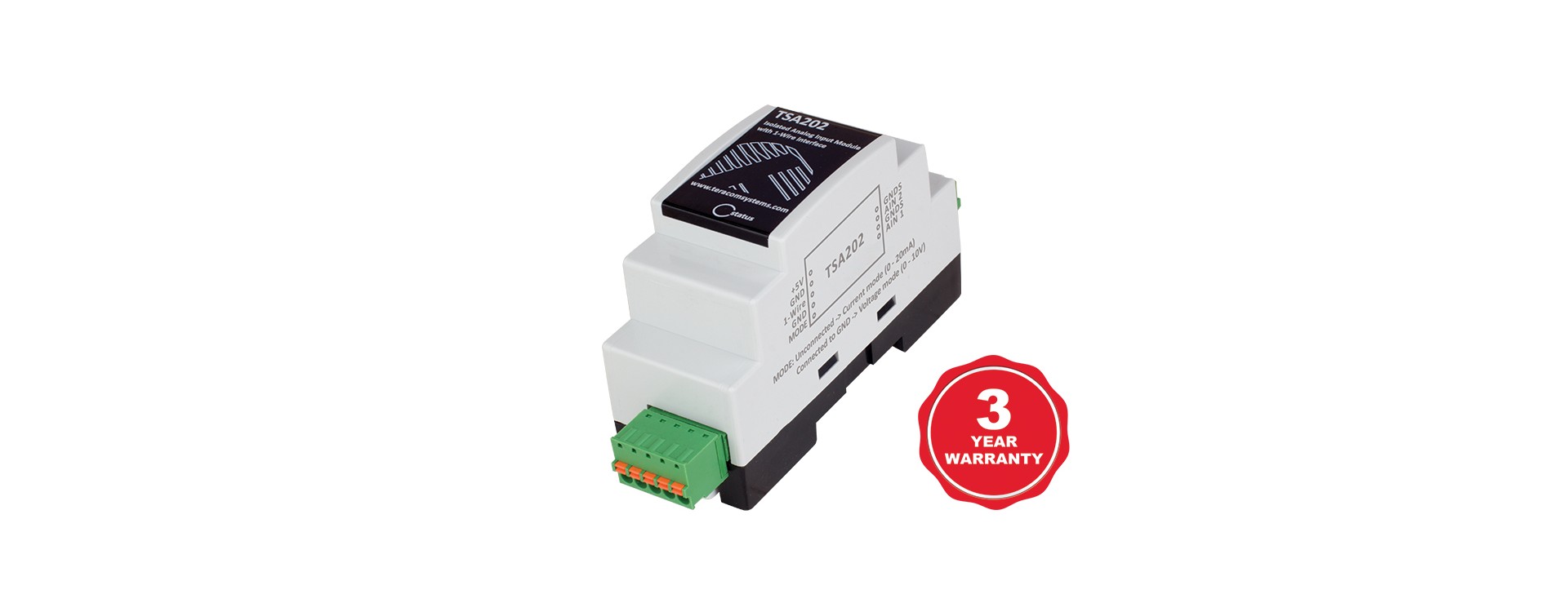

¿Qué es TSA202?

El TSA202 es una versión mejorada del sensor TSA200 de nuestro partner Teracom.

Mejoras principales

Dos entradas analógicas (el TSA200 solo tiene una)
Resolución de 16 bits (el TSA200 usa 10 bits)
Modo de entrada seleccionable: 0-20 mA o 0-10 V, configurado por el usuario

Las dos entradas están aisladas galvánicamente de la interfaz de comunicación para una mejor calidad y protección de la señal.

Las entradas pueden operar en modo de bucle de corriente de 0-20 mA o de voltaje de 0-10 V. El modo se selecciona fácilmente mediante una conexión externa y se aplica a ambas entradas simultáneamente. Esta flexibilidad hace que el dispositivo sea adecuado para una amplia gama de sensores.

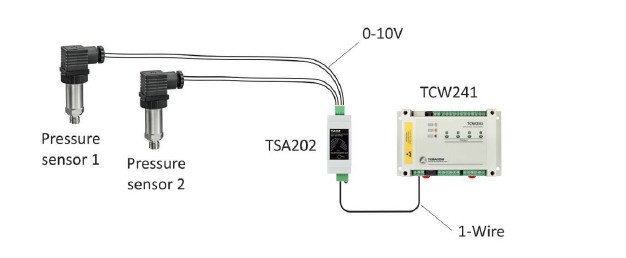

El TSA202 puede medir parámetros eléctricos y no eléctricos, según el sensor. Las lecturas brutas (mA o V) se pueden convertir en el controlador maestro a valores reales como presión, nivel, pH, etc.

Características generales

Dos canales de entrada analógicos
Aislamiento funcional entre las entradas y 1-Wire
Modo de entrada seleccionable: 0-10 V o 0-20 mA
Resolución de 16 bits, ±1 % de precisión
LED de estado de la comunicación
Actualizaciones de firmware mediante 1-Wire

Características técnicas destacadas

Dimensiones: 120 x 36 x 60 mm
Peso: 65 g
Temperatura de funcionamiento: -20 a +60 °C
Alimentación: 4,5 a 5,5 VCC, 25 mA
Precisión: ±1 %, Resolución: 0,001 mA / 0,001 V
Aislamiento: 1000 VCC funcional
Garantía: 3 años

Aplicaciones - ¿Dónde se puede utilizar?

El TSA202 es ideal para diversos usos prácticos.

Algunos ejemplos:

Monitorización de nivel de líquido: para tanques de agua, combustibles y productos químicos
Medición de presión de aire: en sistemas de climatización (HVAC), compresores y control de procesos
Concentración de gas: en sistemas de seguridad y sensores ambientales
Medición de pH: en tratamiento de agua, laboratorios e industria

Puedes encontrar más información sobre TS202 de Teracom
