Escalas de tiempo transparentes de PWB Encoders: alta resolución y máxima compatibilidad

Precisión óptica para aplicaciones industriales exigentes

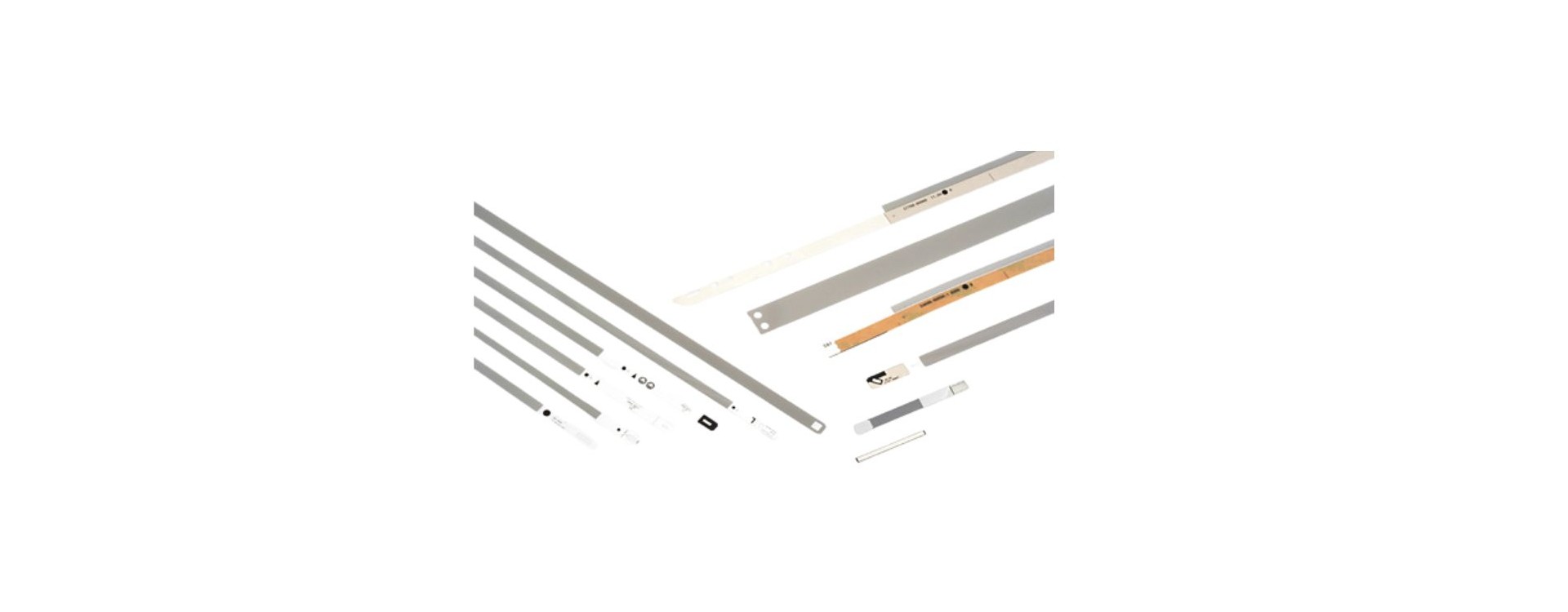

La gama de escalas de tiempo transparentes desarrolladas por PWB Encoders responde a las necesidades de precisión y fiabilidad de múltiples sectores industriales. Estas escalas están diseñadas para ofrecer un rendimiento óptimo junto con sensores ópticos de luz transmitida o reflectante, siendo compatibles con prácticamente todos los modelos estándar utilizados en la industria.

Gracias a su diseño versátil y su fabricación con materiales de alta calidad, las escalas de PWB Encoders permiten mediciones precisas en aplicaciones donde la exactitud y la durabilidad son críticas, como en sistemas de posicionamiento, automatización, inspección óptica o instrumentación avanzada.

Especificaciones técnicas destacadas

Las escalas de tiempo de PWB Encoders ofrecen una combinación equilibrada de resolución, resistencia y facilidad de instalación:

• Tipo: transparente o reflectante

• Resolución: hasta 1.270 lpi (líneas por pulgada)

• Longitud máxima: 800 mm

• Material: poliéster fotosensible con espesor de 0,18 mm

• Rango térmico: de -40 °C a +85 °C (puntualmente hasta +100 °C)

• Tolerancias:

  • Paso: ±1 µm (0,001 mm)

  • Barra/ventana: ±2 µm (0,002 mm)

El material se encuentra laminado y recubierto para garantizar una protección eficaz frente a tinta, humedad, arañazos y cargas mecánicas, cumpliendo con la normativa RoHS (Directiva 2011/65/UE). Esto convierte a las escalas en una opción ideal para entornos industriales exigentes.

Opciones personalizadas para cada aplicación

Bajo pedido, las escalas pueden suministrarse con diferentes opciones de laminado (una cara, doble cara o parcial), así como con película adhesiva de doble cara, lo que facilita su montaje en todo tipo de configuraciones mecánicas. Esta personalización permite adaptar las escalas de PWB Encoders a los requisitos específicos de cada proyecto.
