Cómo calcular la distancia mínima de una barrera de seguridad (y por qué no basta con aplicar una fórmula)

En seguridad industrial hay decisiones que parecen matemáticas.

Y lo son.

Pero también son decisiones de ingeniería, de responsabilidad y de criterio técnico.

Calcular la distancia mínima de una barrera fotoeléctrica según ISO 13855 no consiste únicamente en aplicar la fórmula S = K × T + C. Consiste en entender qué significa cada variable dentro de una máquina real, con inercias reales, con tiempos de reacción reales y con personas trabajando delante.

Porque detectar no es lo mismo que proteger.

Y ahí empieza todo.

Por qué la distancia mínima de seguridad es un punto crítico en el marcado CE

Cuando se realiza la evaluación de riesgos según ISO 12100 y se determina que es necesario instalar una barrera fotoeléctrica industrial, el siguiente paso no es elegir un producto.

Es definir correctamente la posición del dispositivo de protección.

La norma ISO 13855 establece que la barrera debe colocarse a una distancia suficiente para que el operario no pueda alcanzar el punto peligroso antes de que el movimiento se detenga completamente.

Eso implica tres cosas:

Conocer la velocidad de aproximación humana.
Medir el tiempo total de parada.
Aplicar correctamente el parámetro adicional según resolución.

Si uno de estos tres elementos falla, la distancia mínima de seguridad no está correctamente justificada.

Y si no está justificada, el expediente técnico de la máquina queda incompleto.

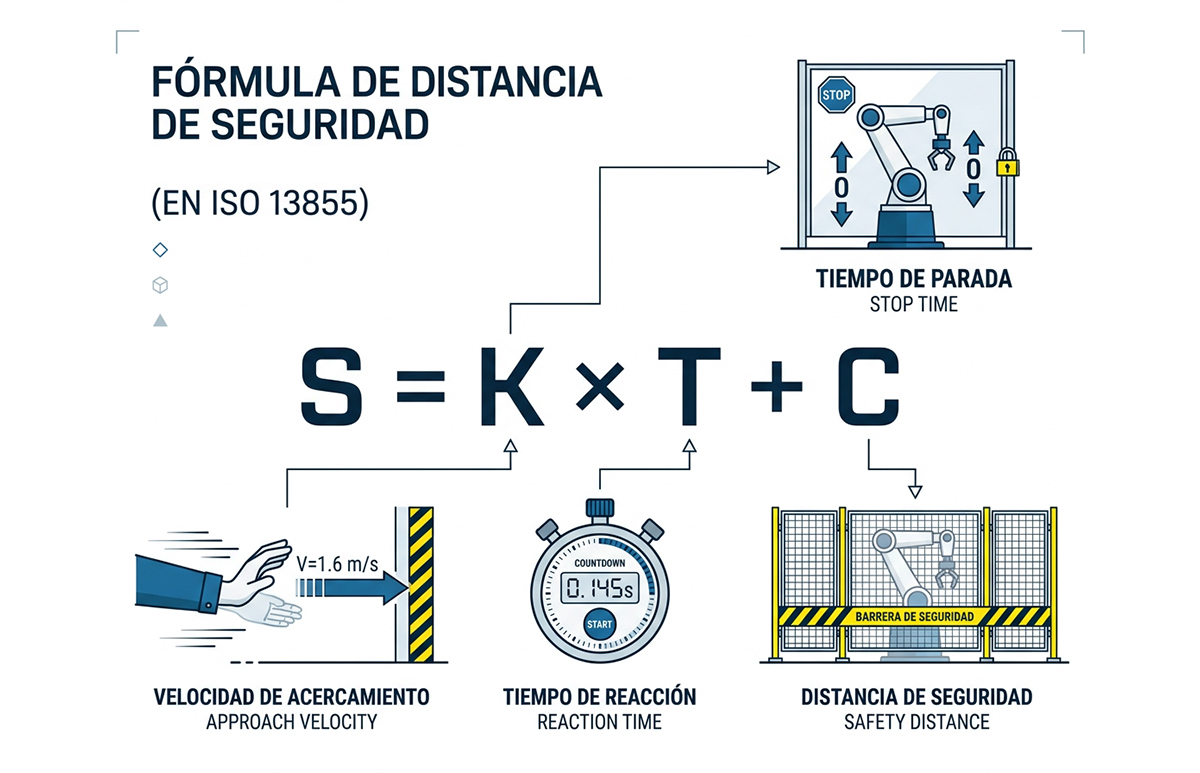

La fórmula ISO 13855 explicada con criterio técnico

La norma establece la siguiente fórmula:

S = K × T + C

Donde:

S = distancia mínima de seguridad (mm)
K = velocidad de aproximación (mm/s)
T = tiempo total de parada (s)
C = distancia adicional según resolución o tipo de protección

Sobre el papel parece sencillo, pero en la práctica cada variable tiene matices.

Variable K: no siempre es 1600 mm/s

En acceso de miembro superior suele utilizarse:

K = 1600 mm/s

Pero la norma contempla distintos escenarios:

Accesos horizontales.
Accesos verticales.
Protección corporal completa.
Situaciones con obstáculos o barreras parciales.

Aplicar automáticamente 1600 mm/s sin analizar el tipo de acceso es uno de los errores más comunes en diseño de maquinaria.

Y es precisamente en auditorías donde se revisa este punto.

Variable T: el tiempo total de parada real (el gran olvidado)

Aquí está la clave. El tiempo total de parada no es el tiempo de reacción de la barrera fotoeléctrica.

Incluye:

Tiempo de respuesta del dispositivo (por ejemplo, una barrera REER).
Tiempo del relé o PLC de seguridad.
Tiempo de actuación de contactores o válvulas.
Tiempo de parada mecánica real de la máquina.

Este último valor depende de:

Inercia del sistema.
Estado de mantenimiento.
Tipo de accionamiento.
Carga en movimiento.

Y, como decimos, esa decisión no puede tomarse directamente de un catálogo. Antes, es preciso medir con instrumentación específica de medición de tiempo de parada y documentarse adecuadamente.

Sin medición real, el cálculo es una estimación. Y en seguridad industrial, estimar no es una opción sólida (ni, por supuesto, segura).

Variable C: resolución y penetración

El parámetro C depende del tipo de dispositivo:

Barreras de 14 mm (detección de dedo).
Barreras de 30 mm (detección de mano).
Escáneres láser de seguridad (como los de HOKUYO).

Sistemas perimetrales.

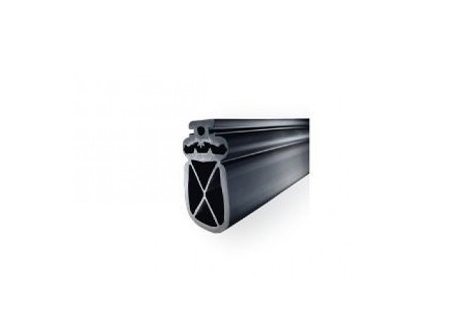

Perfiles sensibles (GELBAU).

Enclavamientos IDEM SAFETY, o finales de carrera BERNSTEIN en configuraciones específicas.

Cada tecnología implica un comportamiento diferente ante la intrusión y, por tanto, una distancia adicional distinta.

Por eso la selección del dispositivo no es solo una cuestión comercial, sino de coherencia con el análisis de riesgos.

Ejemplo práctico completo de cálculo

Supongamos:

Tiempo total de parada medido: 0,38 s
K = 1600 mm/s
C = 120 mm

Aplicamos:

S = 1600 × 0,38 + 120

S = 608 + 120

S = 728 mm

La barrera deberá instalarse como mínimo a 728 mm del punto peligroso.

Si el espacio físico no lo permite, existen varias alternativas técnicas:

Reducir el tiempo de parada mejorando la frenada.
Modificar arquitectura de seguridad.
Cambiar tipo de protección.
Rediseñar la envolvente.

Lo que no es opción es “ajustar” la distancia… porque no cabe.

Qué ocurre cuando la barrera se coloca “donde cabía”

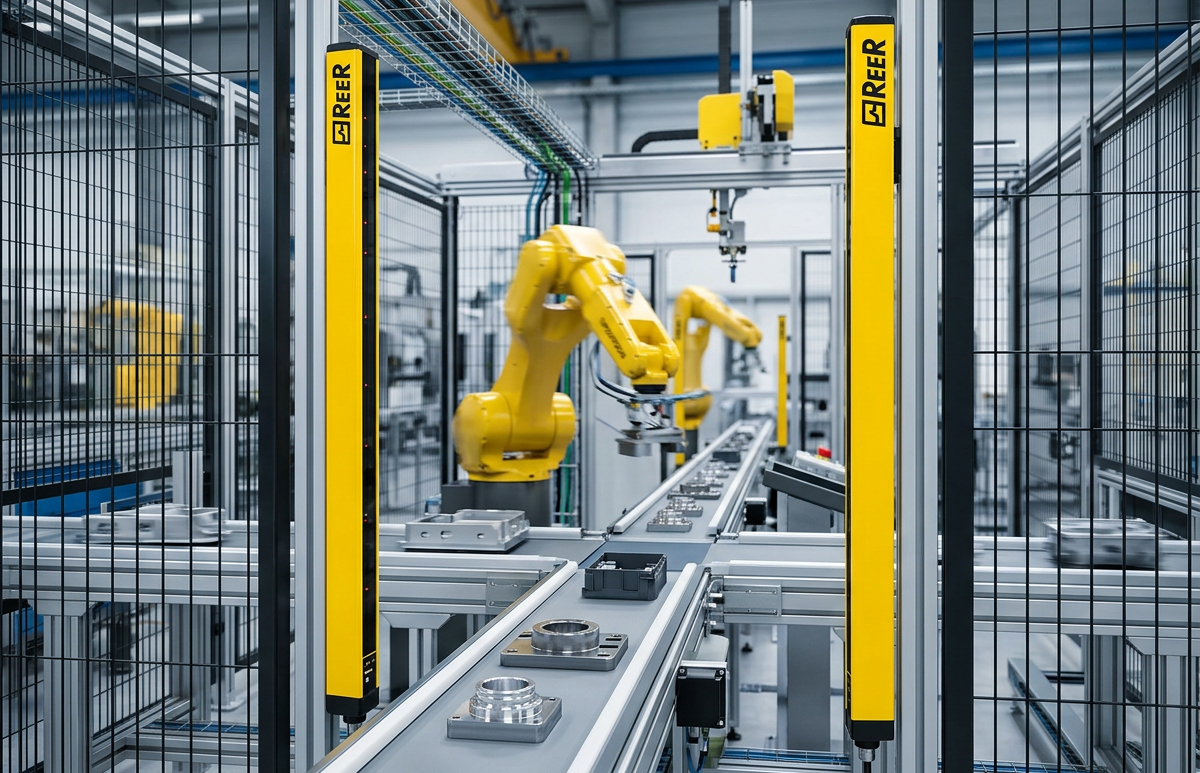

En muchos proyectos se selecciona correctamente una barrera de seguridad de calidad, se integra en el sistema con relés o controladores adecuados –por ejemplo, soluciones de SSP o arquitecturas completas combinando distintos fabricantes– y el sistema responde correctamente a nivel funcional.

Pero si la posición física responde a condicionantes de espacio y no a un cálculo técnico validado, el sistema puede estar detectando la intrusión sin garantizar que el operario no alcance el punto peligroso antes de la parada total.

Ese matiz es fundamental. Porque funcionar no es lo mismo que cumplir.

Y cumplir no es solo tener un componente certificado, sino demostrar que el sistema completo está correctamente diseñado y validado.

Relación con ISO 13849 y Performance Level

El cálculo de la distancia mínima de seguridad está directamente relacionado con:

Arquitectura del sistema.
Categoría del sistema de seguridad.
Performance Level requerido (PLr).
Validación final.

Un cambio en el tiempo de parada afecta:

La distancia mínima.
La arquitectura necesaria.
El nivel de seguridad alcanzado.
Todo está conectado.

La seguridad industrial es un sistema meditado, no un simple producto comprado.

Preguntas frecuentes sobre cálculo de distancia mínima

¿Cómo se calcula la distancia mínima de una barrera fotoeléctrica?

Aplicando la fórmula S = K × T + C según ISO 13855, utilizando el tiempo total de parada medido en la máquina real y el parámetro C correspondiente a la resolución del dispositivo.

¿Es obligatorio medir el tiempo de parada?

Si se quiere justificar correctamente el cálculo y cumplir con el marcado CE, sí. Utilizar valores estimados no es técnicamente recomendable.

¿Qué pasa si reduzco el tiempo de parada?

Disminuye la distancia mínima requerida. Por eso optimizar la frenada puede ser una estrategia técnica válida.

¿Influye el tipo de barrera en la distancia?

Sí. La resolución y la tecnología empleada influyen directamente en el parámetro C y en el comportamiento ante la intrusión.

¿Qué normativa regula este cálculo?

Principalmente ISO 13855, en coherencia con ISO 12100, ISO 13849 y el Reglamento de máquinas (UE) 2023/1230.

Más allá del cálculo: diseñar un sistema coherente

Calcular la distancia mínima es el primer paso.

Pero el verdadero trabajo empieza después:

Selección tecnológica adecuada.
Integración con relés o PLCs de seguridad.
Validación funcional.
Medición real.
Documentación técnica.
Coherencia con evaluación de riesgos.

En Fegemu Solutions trabajamos la seguridad industrial desde esa perspectiva de sistema completo, combinando tecnología de fabricantes líderes como REER, HOKUYO, IDEM SAFETY, BERNSTEIN, GELBAU, ACCESS, SSP, JAY ELECTRONIQUE, ELEKTRA TAILFINGEN, INXPECT, ROCKWELL AUTOMATION o SSZ con criterio técnico propio.

No se trata de suministrar una barrera estándar. Se trata de diseñar una solución de seguridad industrial robusta, coherente y defendible ante cualquier auditoría.

Si estás diseñando o adecuando una máquina

Si necesitas:

Calcular correctamente la distancia mínima según ISO 13855.
Medir el tiempo real de parada.
Seleccionar la tecnología adecuada.
Validar el Performance Level.
Garantizar el cumplimiento del Reglamento de Máquinas.

Te invitamos a conocer cómo abordamos en Fegemu Solutions los proyectos de Seguridad Industrial desde la ingeniería aplicada y la responsabilidad técnica.

Porque en seguridad industrial, la diferencia no está en el componente, sino en cómo se integra.
