Contadores electrónicos


Visualizadores digitales | Contadores electrónicos | MX350: Tacómetro touchMATRIX® (Velocidad / Posición)

MX350: Tacómetro touchMATRIX® (Velocidad / Posición)

  • Entrada de pulsos con formato A, B, 90° [HTL], un solo canal como opción
  • Entradas HTL para encoder y sensores con características de conmutación NPN / PNP o NAMUR
  • Frecuencia de entrada hasta 250 kHz
  • 3 entradas de control para señales HTL / PNP
  • Fuente de alimentación 18 ... 30 VDC
  • Salida auxiliar de 24 V para la alimentación del encoder
  • Carcasa de panel normalizado de 3,78 x 1,89 pulgadas y protección IP65
  • Pantalla brillante y de alto contraste con variaciones de color dependientes de los eventos
  • Emulación de una pantalla de 7 segmentos, incluyendo iconos y unidades
  • Parametrización intuitiva y fácil mediante texto simple y pantalla táctil
  • Dispositivo multifuncional para el uso como velocímetro / tacómetro, contador de impulsos/indicador de posición, contador de números y contador de totales
  • Modos de funcionamiento como escalado, filtro medio, supresión de arranque
  • Linealización con 24 puntos de control

  • Opción AC: Alimentación 115 ... 230 VAC
  • Opción AO: Salida analógica de 16 bits, 4 salidas de control, interfaz serie RS232
  • Opción AR: Salida analógica de 16 bits, 4 salidas de control, interfaz en serie RS485
  • Opción CO: 4 salidas de control, interfaz serie RS232
  • Opción CR: 4 salidas de control, interfaz en serie RS485
  • Opción RL: 2 salidas de relé

    Las opciones pueden ser combinadas.




Visualizadores digitales | Contadores electrónicos | DX350: indicador digital touchMATRIX® (HTL)

DX350: indicador digital touchMATRIX® (HTL)

  • 2 entradas universales analógicas de 16 bit para ±10 V o 0/4 … 20 mA
  • 3 entradas de control para señales HTL/PNP
  • Salida auxiliar de 24 V para alimentación de encoder
  • Salida de referencia de alta precisión de 10 V para potenciómetro > 1kOhm
  • Grado de protección IP65
  • Pantalla brillante y de alto contraste con variaciones de color dependiendo de los requerimientos
  • Emulación de un visualizador de 7 segmentos incluyendo iconos y unidades
  • Parametrización intuitiva y fácil de texto plano y pantalla táctil
  • Modos de funcionamiento para la visualización de INPUT 1, INPUT 2 o combinaciones de IN1 + IN2, IN1 - IN2, IN1 x IN2, IN1: IN2
  • Numerosas características, p.e. tara, filtros, promedio
  • Linealización con 24 puntos de control

Opciones:

  • Opción AC: alimentación 115...230 VAC
  • Opción AO: salida analógica 16 bit, 4 salidas de control, interfaz serie RS232
  • Opción CO: 4 salidas de control, interfaz serie RS232
  • Opción RL: 2 salidas relé
  • Se pueden combinar todas las opciones


Visualizadores digitales | Contadores electrónicos | DX355: indicador digital touchMATRIX® (HTL/RS422)

DX355: indicador digital touchMATRIX® (HTL/RS422)

  • Entrada incremental con formato A, /A, B, /B
  • Diferencia, terminación HTL/RS422
  • Frecuencia de entrada de hasta 1 MHz
  • Alimentación 18...30 VDC
  • Salida auxiliar 5/24 V para alimentación de encoder
  • Grado de protección IP65
  • Pantalla brillante y de alto contraste con variaciones de color dependiendo de los requerimientos
  • Emulación de un visualizador de 7 segmentos incluyendo iconos y unidades
  • Parametrización intuitiva y fácil de texto plano y pantalla táctil
  • Modos de funcionamiento para la visualización de INPUT 1, INPUT 2 o combinaciones de IN1 + IN2, IN1 - IN2, IN1 x IN2, IN1: IN2
  • Numerosas características, p.e. tara, filtros, promedio
  • Linealización con 24 puntos de control

Opciones:

  • Opción AC: alimentación 115...230 VAC
  • Opción AO: salida analógica 16 bit, 4 salidas de control, interfaz serie RS232
  • Opción CO: 4 salidas de control, interfaz serie RS232
  • Opción RL: 2 salidas relé
  • Se pueden combinar todas las opciones


Visualizadores digitales | Contadores electrónicos | ZX020: Indicador de posición y contador miniatura

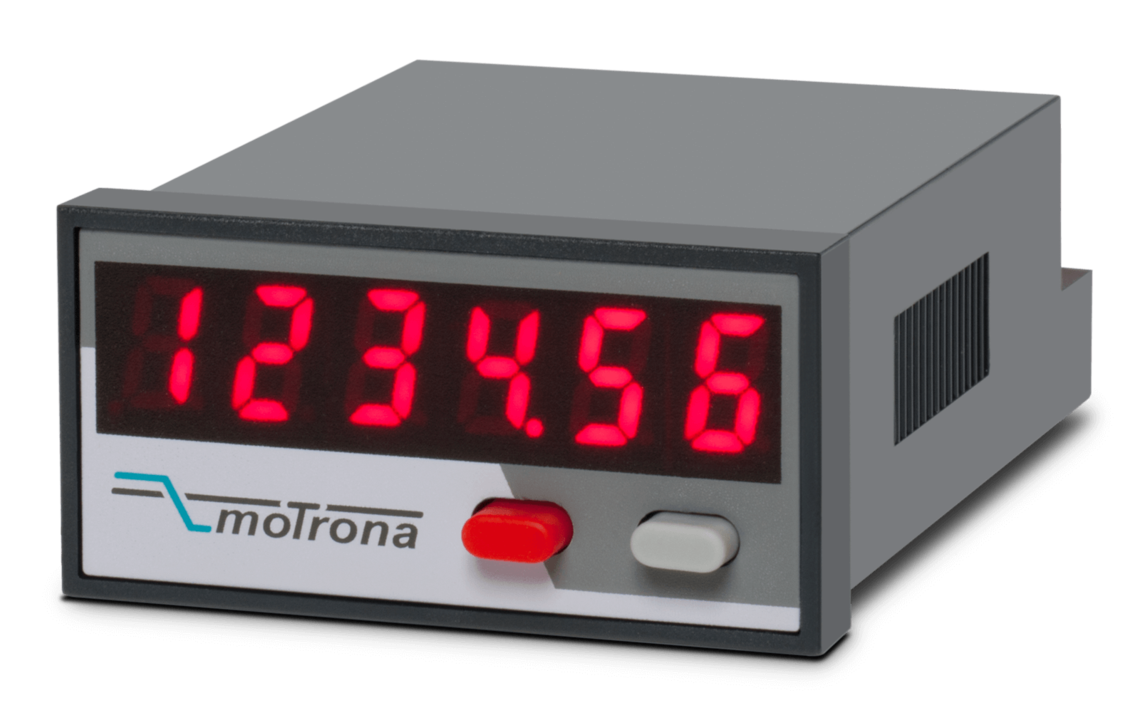

ZX020: Indicador de posición y contador miniatura

  • Entradas de impulso con formato A, B, 90º (HTL)
  • Entrada estática para inicio/rearme (HTL)
  • Frecuencia de entrada de hasta 20 kHz
  • Alimentación 24 VDC
  • Carcasa de panel en miniatura con dimensiones 48 x 24 x 59 mm
  • Visualizador LED de 6 dígitos con 8 mm de altura
  • Rango de visualización -199999...999999
  • Frecuencia de contaje 15...60 kHz, dependiendo del modo de contaje
  • Funciones de contaje programables: contaje A con B con selección arriba/abajo, suma A+B o diferencia A-B, contaje cuadratura A/B, 2x90º)
  • Contador con evaluación de borde (x1, x2, x4), factores proporcionales ajustables y recíprocos 0.0001... 99.9999
  • Memoria de baja energía  (10 años de retención de datos)
  • Fácil de configurar mediante dos teclas frontales y soporte de menú
  • Factor de escala de impulsos, memoria de desconexión


Visualizadores digitales | Contadores electrónicos | ZA 330: Contador doble/diferencial de 8 dígitos con salida analógica

ZA 330: Contador doble/diferencial de 8 dígitos con salida analógica

  • 2 entradas escalables con formato A, /A, B, / B (HTL/TTL/RS422, canal único, doble canal, simétrico o asimétrico)
  • 4 entradas de control para la señales PNP/NPN/Namur [10 ... 30 VDC]
  • Frecuencia de entrada de hasta 1 MHz
  • Salida escalable analógica de 14 de bits ± 10 V o 0/4 ... 20 mA
  • 4 salidas de transistor con características Push-Pull característica, resistente a corto-circuitos  [5 ... 30 V CC]
  • 4 valores preconfiguradores programables
  • Alimentación 24 VAC y 17...40 VDC
  • Carcasa compacta normalizada
  • Visualizador LED de 8 dígitos con 10 mm de altura
  • Rango de visualización -19999999...99999999
  • Interfaz serie RS232
  • Dimensiones 96 x 48 x 140 mm

Otras opciones:

  • ZD330: como ZA330 pero sin salida analógica
  • ZR330: como ZD330 pero con interfaz RS485 adicional
  • ZA340: como ZA330 pero con visualizador de 6 dígitos
  • ZD340: como ZD330 pero con visualizador de 6 dígitos
  • ZR340: como ZR330 pero con visualizador de 6 dígitos


Visualizadores digitales | Contadores electrónicos | ZD630: contador preseleccionado de 8 dígitos

ZD630: contador preseleccionado de 8 dígitos

  • 2 entradas escalables con formato A, /A, B, / B [HTL / TTL / RS422, de un solo canal, doble canal, simétrica o asimétrica]
  • 4 entradas de control para señales PNP/NPN/Namur [10 ... 30 VDC]
  • Frecuencia de entrada de hasta 1 MHz
  • 4 salidas rápidas transistor con características push-pull, resistente a corto-circuitos [5 ... 30 V CC]
  • 4 relés de salida
  • 4 valores predefinidos programables
  • Alimentación 24 VAC y 17 ... 40 VDC
  • Carcasa de panel compacta normalizada
  • Visualizador LED de 8 dígitos con 10 mm de altura
  • Rango de visualización -19999999 ... 99999999
  • Interfaz de serie RS232
  • Dimensiones 96 x 48 x 140 mm

Otras opciones:

  • ZD632: como ZD630 pero con 2 paneles frontales de preselección para conmutación
  • ZD634: como ZD630 pero con 4 paneles frontales de preselección para conmutación
  • ZD640: como ZD630 pero con visualizador de 6 dígitos
  • ZD642: como ZD640 pero con 2 paneles frontales de preselección para conmutación
  • ZD644: como ZD640 pero con 4 paneles frontales de preselección para conmutación
  • ZA630: como ZD630 con salida analógica escalable
  • ZA632: como ZD632 con salida analógica
  • ZA634: como ZD634 con salida analógica escalable
  • ZA640: como ZA630 pero con visualizador de 6 dígitos
  • ZA642: como ZA632 pero con visualizador de 6 dígitos
  • ZA644: como ZA634 pero con visualizador de 6 dígitos
  • ZR630: como ZR330 pero con formato 96 x 96 x 140mm
  • ZR630: como ZR630 pero con visualizador de 6 dígitos
